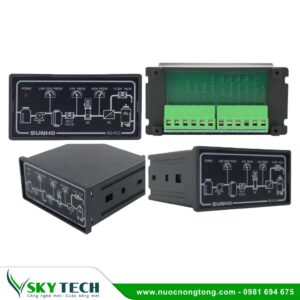

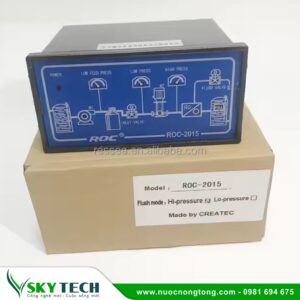

Bộ điều khiển chương trình RO – PLC cho hệ thống

Liên hệ

Còn Hàng

THÔNG TIN MODEL

Bộ điều khiển chương trình RO – PLC là bộ điều khiển tối ưu dành cho các hệ thống thẩm thấu ngược (RO) cỡ nhỏ và vừa.

Nguồn điện: 220V ± 10%, 50/60Hz
Kích thước: 48×96×100 mm

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

CHAT ZALO

Giải đáp hỗ trợ tức thì

CẦN TƯ VẤN THÊM

Gọi điện cho tư vấn viên

Bạn nên chọn SKY Tech vì
Là nhà cung cấp Giải pháp Công nghệ LỚN NHẤT trên toàn quốc

TRẢI NGHIỆM THỰC TẾ
Tại Công ty (Miễn phí)

HỖ TRỢ SETUP MIỄN PHÍ
Từ chuyên gia giải pháp

XỬ LÝ BẢO HÀNH 24H
Thiết bị, hệ thống xử lý nước

1 ĐỔI 1 LÊN TỚI 60 NGÀY
Theo quy định Đổi trả

HỖ TRỢ TRỌN ĐỜI
Kỹ thuật, bảo hành, sửa chữa

GIAO HÀNG MIỄN PHÍ 30KM
Chi tiết xem

Mô tả

1. Tổng quan

Bộ điều khiển chương trình RO – PLC là một tập hợp các chế độ vận hành tiêu chuẩn của nhiều hệ thống thẩm thấu ngược (RO) cỡ nhỏ và vừa, thay thế trực tiếp cho bộ điều khiển lập trình (PLC) trong việc điều khiển công nghệ đơn lẻ. Quá trình vận hành được lập trình giúp đơn giản hóa đáng kể các thành phần cấu tạo.

Bảng điều khiển với đồ họa và hình ảnh quy trình được tích hợp đèn LED hiển thị trạng thái hệ thống, dễ dàng quan sát. Bộ điều khiển RO sử dụng bốn trong năm chức năng để hoạt động.

2. chỉ số kỹ thuật chính

Mục	Thông tin
Thu thập tín hiệu	– Bảo vệ khi thiếu nước – Bảo vệ áp suất thấp – Bảo vệ áp suất cao – Bảo vệ khi bể nước t/khíết đầy – Phát hiện tiền xử lý
Đầu ra điều khiển	– Van đầu vào – Van rửa – Bơm nước thô – Bơm áp suất cao
Chế độ rửa	Rửa áp suất thấp
Màn hình hiển thị	Quy trình công nghệ RO bằng đồ họa
Chế độ điều khiển	Rơ-le
Công suất	Nguồn điện: 220V ± 10%, 50/60Hz
Điều kiện môi trường	Nhiệt độ: 0~50°C; Độ ẩm: <85%RH
Kích thước	48×96×100 mm (Cao × Rộng × Sâu)
Kích thước lỗ	45×92 mm (Cao × Rộng)
Chế độ lắp đặt	Nhúng

3. Hướng dẫn sử dụng của bảng điều khiển

RINSE: Đèn báo trạng thái tiền xử lý.
RO: Đèn báo trạng thái thẩm thấu ngược.
M1: Đèn báo hoạt động của bơm nước thô.
M2: Đèn báo hoạt động của bơm áp suất cao.
INLET VALVE: Đèn báo trạng thái van điện từ đầu vào nước.
FLUSH VALVE: Đèn báo trạng thái van điện từ rửa hệ thống.
LOW: Đèn báo tình trạng thiếu nước cho bơm nước thô.
LOW PRESS: Đèn cảnh báo áp suất thấp của bơm nước thô.
HIGH PRESS: Đèn cảnh báo áp suất cao của bơm áp suất cao.
FULL: Đèn báo trạng thái bể nước tinh khiết đã đầy.

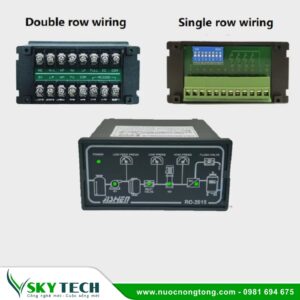

4. Biểu đồ hoán vị của các đầu nối dây ở bảng điều khiển phía sau

COM- Tín hiệu công tắc phát hiện để truy cập phía công cộng
Preprocess- Phát hiện rửa ngược tiền xử lý (Đóng, kích hoạt)
Raw water- Công tắc phát hiện căng thẳng nước bơm ban đầu (Đóng, kích hoạt)
Low-pres.- Công tắc phát hiện áp suất bơm nước thô (Đóng, kích hoạt)
High-pres.- Công tắc phát hiện áp suất bơm áp suất cao (Đóng, kích hoạt)
Pure tank level- Công tắc phát hiện mức nước bể tinh khiết (Đóng, kích hoạt)
Hi and lo press. flush- Chọn chế độ rửa áp suất cao và thấp
Inlet valve- Công tắc điều khiển bật/tắt van đầu vào (Mở bình thường)
Raw water pump- Công tắc điều khiển bật/tắt bơm nước thô (Mở bình thường)
Highpres. pump- Công tắc điều khiển bật/tắt bơm áp suất cao (Mở bình thường)
Flash valve- Công tắc điều khiển bật/tắt van điện từ rửa màng (Mở bình thường)
AC 220V-L- Dây nguồn AC220V L AC 220V-N- Dây nguồn AC220V N

Lưu ý: Trong quá trình kết nối công tắc điều khiển và dây nguồn 220V, thiết bị điều khiển phải sử dụng thiết bị điện có nguồn điện 220V. Nếu công suất điều khiển vượt quá khả năng tiếp xúc của rơle trong thiết bị điện, cần phải lắp đặt thêm một rơle trung gian.

5. Mô tả công việc

Rửa ngược tiền xử lý: Khi bộ điều khiển đang hoạt động, chức năng phát hiện nước thô và phát hiện rửa ngược tiền xử lý được kích hoạt. Bộ điều khiển sẽ dừng lại, bơm nước thô được khởi động và đèn báo tiền xử lý sáng lên. Khi chức năng phát hiện rửa ngược tiền xử lý bị vô hiệu hóa, bộ điều khiển sẽ hoạt động lại.
Giám sát hoạt động: Bộ điều khiển kiểm tra trạng thái logic của từng công tắc điều khiển trong chế độ quét, thực hiện đánh giá việc khởi động/dừng và bảo vệ hệ thống để đảm bảo hệ thống có thể hoạt động liên tục và an toàn.
Bảo vệ hoạt động: Nếu xảy ra tình trạng thiếu nước cung cấp hoặc bơm áp suất cao vượt quá áp suất trong 1 giây trong quá trình khởi động hoặc vận hành hệ thống, hệ thống sẽ dừng máy để bảo vệ và tiến hành thử khởi động lại mỗi 1 phút. Nếu thử khởi động không thành công 2 lần, đèn báo sẽ giữ bộ nhớ và chờ thao tác thủ công. Bộ điều khiển sẽ bỏ qua các cảnh báo bất thường kéo dài dưới 1 giây.
Rửa màng: Khi máy được cấp nguồn và khởi động lần đầu, hệ thống sẽ thực hiện rửa màng trong 60 giây. Sau đó, sẽ thực hiện rửa màng 15 giây khi máy được khởi động hoặc nước đầy trong quá trình hoạt động. Ngoài ra, sau mỗi 2 giờ máy chạy liên tục hoặc đứng yên 2 giờ, hệ thống sẽ tự động thực hiện rửa màng 15 giây.

6. Xử lý sự cố

Hiện tượng lỗi	Giải pháp
Controller đang trong quá trình khởi động. Bơm áp suất cao không hoạt động, tự động khởi động lại, không thể khởi động bình thường.	1. Nguyên nhân: Nguồn cung cấp điện cho bộ điều khiển bật lên, nhưng bơm cao áp ngay lập tức thấp hơn phạm vi nguồn cung cấp điện. 2. Giải pháp: – Điều chỉnh nguồn cung cấp điện cho bộ điều khiển. – Cấp nguồn tải một cách nhỏ để bộ điều khiển cung cấp điện.
Đèn báo động của bộ điều khiển, âm thanh báo động.	1. Nguyên nhân: Dấu hiệu phát hiện bị ngắt kết nối. 2. Giải pháp: – Kiểm tra các đèn báo động để xác định tín hiệu giám sát, sử dụng dây ngắn và kiểm tra sự cố ngắn mạch chung. – Nếu bộ điều khiển hoạt động bình thường, kiểm tra và xác nhận trạng thái mở/đóng của công tắc tín hiệu phát hiện là bình thường. – Nếu không thể xác nhận tình trạng “Heartbeat Failure”, hãy kết nối tất cả các bên với dây ngắn và kiểm tra sự cố ngắn mạch chung. – Nếu bộ điều khiển hoạt động bình thường, thay thế từng bộ phận theo trình tự, kết nối thiết bị để xác định nguyên nhân.
Bộ điều khiển hoạt động bình thường, nhưng không có đầu ra điều khiển.	1. Nguyên nhân: Rơ-le nguồn bên trong bộ điều khiển bị hỏng. 2. Giải pháp: Sửa chữa hoặc thay thế rơ-le nguồn.
